1.1 概述

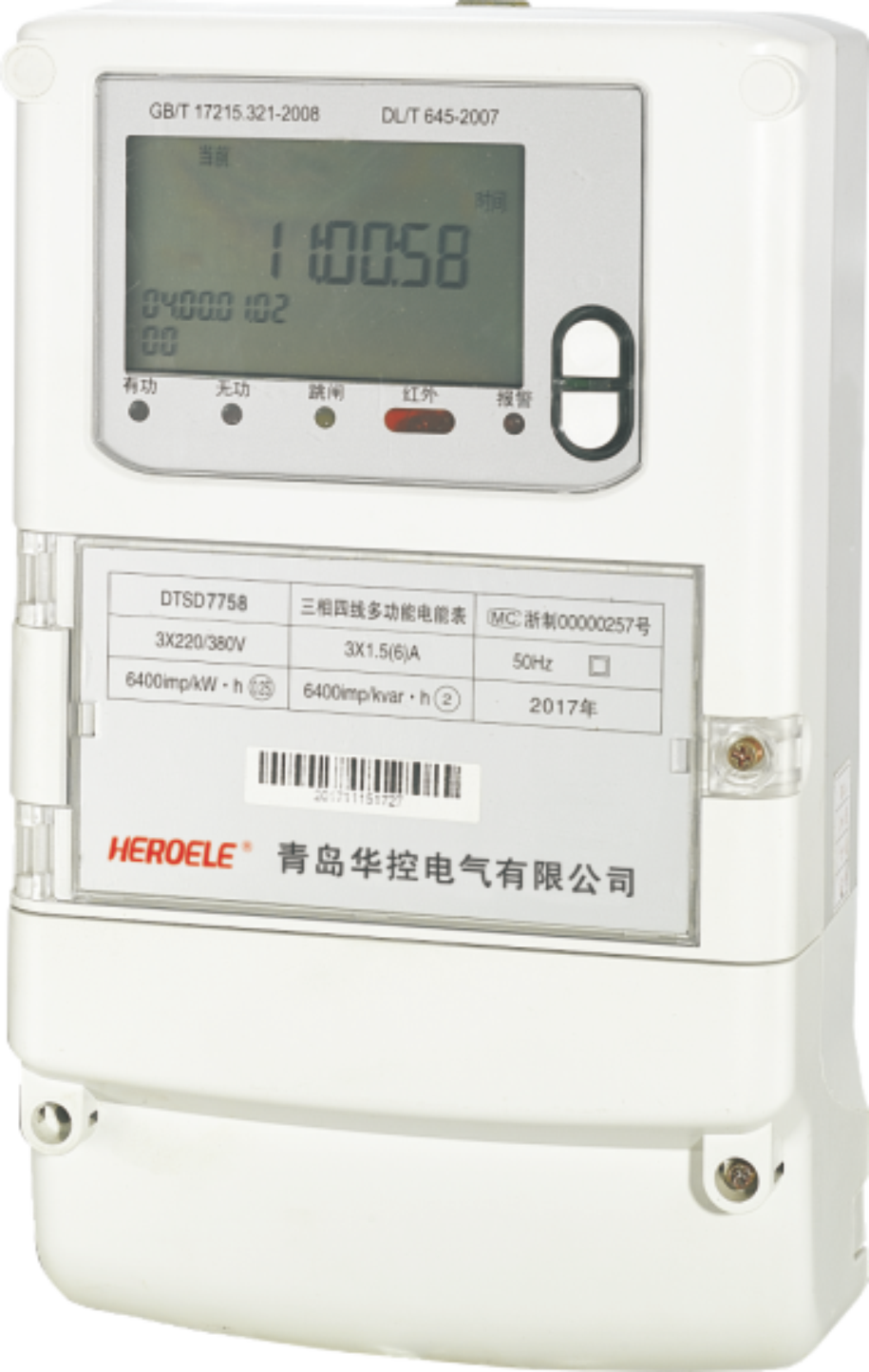

DTSD/DSSD7758型三相电子式多功能电能表是采用先进的电能计量专用芯片，与成熟的多费率技术相结合设计而成，应用数字采样处理技术及SMT工艺，根据居民实际用电状况所设计、制造，具有国际先进水平的电能仪表。
该表实现分时计量，设定日自动转存数据，手持终端或PC机编程及抄表，LCD显示等功能；可进行4种费率、10个时段、2个时区及12位表号等设置，并具有电能测试脉冲输出。
其性能指标符合GB/T 17215-2002《1级和2级静止式交流有功电度表》和DL/T 614-1997《多功能电能表》标准对多功能电能表的各项技术要求。通讯规约符合《DL/T645-1997多功能电能表通信规约》及用户提出的特殊通信要求。
1.2 规格型号及技术指标
l规格型号及脉冲常数（具体以仪表铭牌为准）
|
型 号 |
类 别 |
参比电压Un |
额定电流In |
脉冲常数 |
|
DSSD7758 |
三相三线 |
3×100V |
3×1.5(6)A |
6400 imp/kW·h 6400 imp/kvar·h |
|
DTSD7758 |
三相四线 |
3/×57.7/100V |
3×1.5(6)A |
12800 imp/kW·h 12800 imp/kvar·h |
|
3×220/380V |
3×1.5(6)A |
3200 imp/kW·h 3200 imp/kvar·h |
||
|
3×2.5(10)A |
1600 imp/kW·h 1600 imp/kvar·h |
|||
|
3×5(20)A |
800 imp/kW·h 800 imp/kvar·h |
|||
|
3×10(40)A |
400 imp/kW·h 400 imp/kvar·h |
|||
|
3×10(60)A |
400 imp/kW·h 400 imp/kvar·h |
|||
|
3×15(60)A |
400 imp/kW·h 400 imp/kvar·h |
|||
|
3×20(80)A |
200 imp/kW·h 200 imp/kvar·h |
|||
|
3×30(100)A |
200 imp/kW·h 200 imp/kvar·h |
l 准确度等级：有功1.0级 无功2.0级
l额定频率：50Hz
l起动电流：有功0.004Ib 无功0.005Ib
l潜动：电压线路施加115%Un，电流回路无电流时，电表输出的有功脉冲不多于1个。
l外型尺寸：250mm×170.8mm×78.5mm
l重量：约1.8kg
l电气参数
|
正常工作电压 |
0.9Un～1.1Un |
|
极限工作电压 |
0.75Un～1.15Un |
|
电压线路功耗 |
≤2W和5VA |
|
电流线路功耗 |
≤1VA |
|
数据备份电池电压 |
3.6VDC |
l费率工作参数
|
时钟准确度(日误差) |
≤0.5S (23℃) |
|
电池容量 |
≥1200mAh |
|
停电后数据保存时间 |
≥10年(用新电池) |
l气候条件
|
正常工作温度 |
-20℃～+50℃ |
|
极限工作温度 |
-30℃～+60℃ |
|
贮存和运输温度 |
-40℃～+70℃ |
|
贮存和工作湿度 |
≤85% |
l技术参数
|
费率数 |
4 |
|
时段数 |
10 |
|
计度范围 |
0～999999.99 kW·h |
|
显 示 |
液晶 |
|
通讯波特率 |
RS485口:1200bps |
1.3 工作原理
DTSD/DSSD7758型三相电子式多功能电能表工作原理如图1所示：
电能表工作时，电压、电流经取样电路分别取样后，由电能处理专用集成电路经乘法运算后，送到CPU进行处理，最后，CPU将处理过的数据根据需要送至显示部分、通讯部分等输出设备。
二、外形说明及安装
2.1 外形图
2.2液晶显示屏内容
2.3电表的安装及接线
2.3.1电能表在出厂前经检验合格并加铅封。安装使用前，应检查铅封是否完好，铅封完好即可安装使用，对无铅封或贮存期过久的电能表，应请有关部门重新检验后，合格的可安装使用。
2.3.2电能表安装在室内通风干燥的地方，用三个螺钉固定，按下图3所示的安装尺寸在底板上先钻好孔，底座应固定在坚固、耐火、不易震动的物体上，确保安装使用安全、可靠，在有污秽或可能损坏电表的场所，电能表应用保护柜保护。
图3 电能表安装图
2.3.3电能表应按接线图正确接线。接线端钮盒的引入线建议使用铜线或铜接头，端钮盒内螺钉应拧紧，避免因接触不良或引线太细发热而引起烧毁。
2.3.4端子接线图（仅供参考，具体见端盖反面接线图）
1）功能端子接线图
2）三相四线电源端子接线图
3）三相三线电源端子接线图
三、功能说明
(●代表：具有此项功能；○代表：可选功能)
|
功能名称 |
功能配置 |
|
|
电 量 |
总有功 |
● |
|
正向有功(分时) |
● |
|
|
反向有功(分时) |
● |
|
|
1～12月用电量 |
● |
|
|
A、B、C分相计量 |
● |
|
|
总无功 |
● |
|
|
四象限无功 |
● |
|
|
正向无功(分时) |
● |
|
|
反向无功(分时) |
● |
|
|
最大需量 |
正向有功最大需量(分时) |
● |
|
反向有功最大需量(分时) |
● |
|
|
正向无功最大需量(分时) |
● |
|
|
反向无功最大需量(分时) |
● |
|
|
多费率 |
多费率计量 |
● |
|
日历时钟 |
● |
|
|
时钟温度补偿 |
○ |
|
|
事件记录 |
零点/即时电能冻结 |
● |
|
冬季电量冻结 |
● |
|
|
失压、失流记录 |
● |
|
|
电压过压记录 |
○ |
|
|
电流过流记录 |
○ |
|
|
反向电流记录 |
○ |
|
|
负荷代表日 |
● |
|
|
36天负荷曲线 |
● |
|
|
全失压电流检测 |
● |
|
|
开盖记录 |
● |
|
|
通 讯 及 脉 冲 |
红外通讯 |
● |
|
485接口 |
● |
|
|
远动输出 |
● |
|
|
跳闸信号输出 |
○ |
|
|
报警输出 |
○ |
|
|
秒脉冲输出 |
● |
|
|
其 他 |
安全认证 |
○ |
|
停电抄表功能 |
● |
|
|
停电按钮唤醒功能 |
● |
|
|
停电红外唤醒功能 |
● |
|
